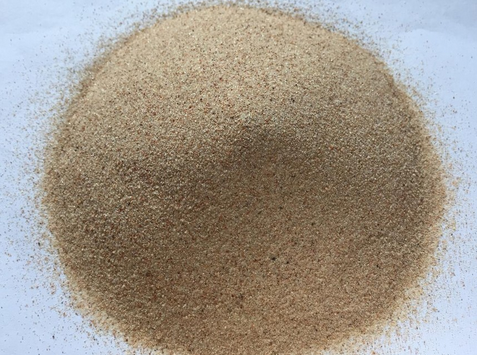

覆膜砂在鑄造過程中保證尺寸精度的關(guān)鍵在于控制多個工藝參數(shù)和條件：

鑄型（模具）溫度：溫度對殼層厚度及強(qiáng)度有重要影響，一般控制在220～260℃。這有助于確保覆膜砂上的樹脂軟化及固化所需的足夠熱量，同時避免殼型（芯）表面焦化，并盡量縮短結(jié)殼及硬化時間以提高生產(chǎn)率 。

射砂壓力及時間：射砂時間一般控制在3～10秒，以確保砂型（芯）能夠適當(dāng)成型。射砂壓力一般為0.6MPa左右，以避免射不足或疏松現(xiàn)象 。

硬化時間：硬化時間的長短取決于砂型（芯）的厚度與鑄型的溫度，一般在60～120秒左右。時間過短可能導(dǎo)致殼層未完全固化，強(qiáng)度低；時間過長則可能導(dǎo)致砂型（芯）表面層燒焦，影響鑄件質(zhì)量 。

覆膜砂的質(zhì)量控制：覆膜砂的強(qiáng)度和發(fā)氣量需要控制在一個平衡點(diǎn)，以保證砂芯的表面質(zhì)量及在澆注時不產(chǎn)生變形或斷芯。這有助于保證鑄件的表面質(zhì)量和尺寸精度，同時減少發(fā)氣量和鑄造件氣孔缺陷 。

制芯工藝：在制芯過程中，模具的溫度和留模時間非常關(guān)鍵，它們關(guān)系到砂芯結(jié)殼硬化的厚度是否滿足工藝要求。此外，模具上的酚醛樹脂和砂粒必須及時清理并噴上脫模劑，以避免開模時拉斷或變形 。

覆膜砂的存放期：由于砂芯會吸濕，特別是濕度較大的地區(qū)，必須規(guī)定砂芯的存放期，并采用先進(jìn)先出的生產(chǎn)方式減少砂芯的存放量和周期 。

覆膜砂的供貨質(zhì)量：進(jìn)廠的覆膜砂必須附有供應(yīng)商的質(zhì)量保證資料，并根據(jù)企業(yè)標(biāo)準(zhǔn)進(jìn)行檢查，合格后方可入庫 。

工藝參數(shù)的優(yōu)化：在實(shí)際生產(chǎn)中，需要根據(jù)設(shè)備型號、型、芯質(zhì)量及復(fù)雜程度、覆膜砂的種類等進(jìn)行工藝參數(shù)的調(diào)整，以達(dá)到最佳效果 。
